CMC-MX软起动器

  • CMC-MX软起动器
更多 2.1万

沈阳CMC-MX软起动器

网上订购

沈阳CMC-MX软起动器产品介绍

CMC-MX内置旁路软起动器介绍:
CMC-MX电机软起动器是一种将电力电子技术,微处理器和自动控制相结合的新型电机起动、保护装置。

CMC-MX内置旁路软起动器作用:
它能无阶跃地平稳起动/停止电机,避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题,并能有效地降低起动电流及配电容量,避免增容投资。同时CMC-MX软起动器内部集成电流互感器、接触器,用户无需外接。

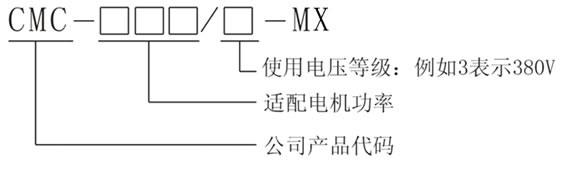

CMC-MX内置旁路软起动器型号说明:

CMC-MX内置旁路软起动器特点:
1.内置三相旁路接触器触点,使得一次线接线更为简便。节约首次安装费用户,便于成套设备的安装和配线。
2.内置旁路接触器采用无电运行技术,不同于其他外置旁路交流接触器长期带电运行方式,因而本产品节电、无噪音、无电磁污染、不产生火花,绿色环保。
3.独特的SCR闭环控制功能,尤其适用于轻载和负载多变的场合。能够很好地避免转矩震荡,进一步减少负载的机械损耗。平滑的起动和软停曲线,最大程度满足现场要求。
4.内置高精度电流互感器,对主回路三相电流进行实时检测。
5.整机结构紧凑,主回路采用大电流压线端子,上盖为塑壳结构、主框架采用敷铝锌板材料,具有耐腐蚀性、耐热性等特点。
6.采用32位的Comtex-M3核MCU进行集中控制,精度高、实时高效。
7.标准MODBUS-RTU通讯协议,RS-485总线接口。如需Profibus通讯功能,只需要选购相应通讯模块即可。
8.保护功能齐全,可对电机进行缺相、过载、过流、漏电、相电流不平衡保护。内置晶闸管温度检测,可对晶闸管自身过流、过载进行保护。
9.直观的LED数码管显示,用户可在说明书的指导下自行编程,菜单简单、操作方便。


CMC-MX内置旁路软起动器使用条件:

控制电源
AC110V--220V±15%,50/60Hz
三相电源
AC380V、660V±30%
标称电流
15A--110A
适用电机
一般鼠笼型交流异步电机
起动斜坡方式
限流软起动、电压斜坡起动
停车方式
自由停车、软停车
逻辑输入
阻抗1.8KΩ,电源+15V
起动频度
可做频繁或不频繁起动,建议每小时起动不超过10次
保护功能
断相、过流、短路、SCR保护、过热、欠载、相电流不平衡、接线、内部故障等
防护等级
自然冷却或强迫风冷
冷却方式
自然冷却或强迫风冷
安装方式
壁挂式
环境条件
海拨超过2000米,应相应降低容量使用
环境温度在-25-+45°C之间
相应湿度不超过95%(20°C±5°C)
无易燃、易爆、腐蚀性气体,无导电尘埃,室内安装,通风良好,振动小于0.5G

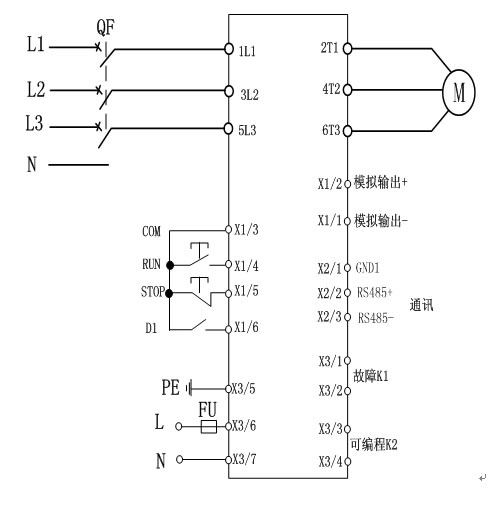

CMC-MX内置旁路软起动器基本接线原理图:
软起动器端子1L1、3L2、5L3接三相电源, 2T1、4T2、6T3接电动机。无需外接旁路接触器,软起动器可通过参数设定选择是否检测相序。
 附表一:规格型号及附件选用(以380V为例):

适配电机(KW)
软起动器型号
额定电流(A)
一次线规格(铜线)
7.5
CMC-MX008/3
18
6 mm2
11
CMC-MX011/3
24
10 mm2
15
CMC-MX015/3
30
16 mm2
18.5
CMC-MX018/3
39
16 mm2
22
CMC-MX022/3
45
16 mm2
30
CMC-MX030/3
60
25 mm2
37
CMC-MX037/3
76
25 mm2
45
CMC-MX045/3
90
35 mm2
55
CMC-MX055/3
110
50 mm2


订货须知
用户在订货时,请将产品型号、规格、负载情况及使用条件通知供货方,以便正确选择产品。
软起动器标准配置含内置电流互感器和内置接触器,用户无需外接电流互感器和旁路接触器。
上表中的附件仅供参考。


附表二:软起动器外形及开孔尺寸(单位:mm 以380V为例):

型号
结构
编号
G
H
I
K
L
M
A
B
C
CMC-008-55
F010
173
275
192
133
250
7
20
10
100

CMC-MX软起动器价格

市场格价:¥0
优惠价格:¥0
价格与产地等信息仅供参考,具体请联系客服谢谢合作!
