CFC620
概述
额定容量（KVA）：2.9～480
额定输出（A）：7.5～730
适配电机（KW）:1.5～400
CFC620系列变频器是高新能、多功能、高集成的智能通用型变频器，它采用模块化的功能设计理念。采用独创的硬、软件平台模块化设计，可与变频空压机控 制器组成性能优异的螺杆空压机变频控制系统，是对变频器、空压机控制器和外围低压控制回路进行整合设计的开创性产品。通过和软件中各类系统宏、应用宏的配 合使用，能极大简化用户关于变频器的系统设计方案，提高整个传动系统的自动控制水平和控制效率。
广泛适用于线切割机，端子机，塑料拉丝机，包装，电液伺服，机床伺服主轴，提升用行车，港机，卷扬机，冶金，筑路机械，线缆机械，螺杆式空压机（异步机），机床,纺织机械，食品包装，石油化工，脱洗设备、离心机，球磨机等行业

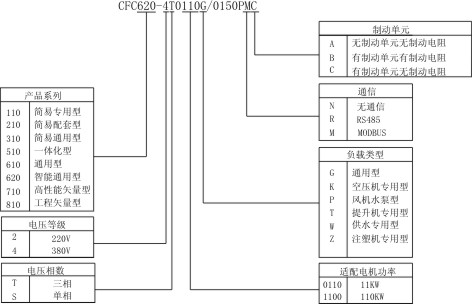

命名规则
RS485通信与同步控制： 在标准的MODBUS通信基础上加入变频器作为主机的通信同步控制作用，联比例的设定与微调
外部端子微调功能： 外部端子在设为UP、DW频率控制端子后可与其他任何频率给定通道叠加，用以微调频率
自动节能运行：根据输出电流适时调整输出电压及转差补偿，使电机一直在最高效率下工作，根据现场工况，自动节能运行的深度可以设 置，尤其适用于球磨机等频率只能微调整的节能应用领域
自动稳压运行：根据需要可选择动态稳压、静态稳压、不稳定三种方式，以获得最稳定的运行效果
运行功能： 上、下限频率设定，频率跳跃运行，反转运行限制，转差频率补偿，过流抑制、温度检测、启动延时多段运行、过压/欠压抑 制、能耗制动、自动稳压运行，RS485通信，频率递增、递减控制，故障自恢复运行等
控制特性
空间电压矢量PWM调制；
负载能力110%--长期；150%--2分钟；180%--2s；200%--瞬间保护
保护功能
变频器保护：过电流保护、过电压保护、欠电压保护、设备过热保护、电机过热保护、硬件故障保护
外部设备故障保护、电流检测故障保护、接地故障保护、通信故障保护
变频器报警：过流、过压、过载
技术参数
|
输入电压(U1)、频率 |
3AC 380V ±15% ； 50/60Hz ±5% 3AC 220V ±15% ； 50/60Hz ±5% AC 220V ±15% ； 50/60Hz ±5% |
|
输出功率 |
1.5KW~400KW |
|
输出电压 |
3AC 0~U1 AC 0~U1 |
|
输出频率 |
0~400Hz ±5% |
|
载波频率 |
1.0~15.0KHz（随功率段调整） |
|
控制方式 |
空间电压矢量PWM调制 |
|
可编程输出 |
一路继电器输出 250VAC-3A, 一路可编程集电极开路输出/可编程继电器输出 |
|
模拟输出 |
0/2~10V、0/4~20mA、频率 1K~20KHZ |
|
PID |
内置4泵恒压供水PID，无需供水附件 |
|
内部集成 |
45KW以上内置直流电抗器 |
|
制动单元 |
22KW以下功率段机型标准配置 |
|
外部接口 |
DC24V电源，最大输出电流：100mA |
|
安装方式 |
壁挂式，柜式安装 |
|
安全特性 |
IP20 |
|
标准 |
CE |
|
变频器型号
|
通用负载(F011=0) G型
|
风机、泵类负载(F011=1) P型
|
||||
|
|
额定容量
（KVA）
|
额定输出电流(A)
|
适配电机
功率（KW）
|
额定容量
（KVA）
|
额定输出电流(A)
|
适配电机
功率（KW）
|
|
CFC620-2S0015
|
2.9
|
7.5
|
1.5
|
--
|
--
|
--
|
|
CFC620-2S0022
|
3.8
|
10
|
2.2
|
--
|
--
|
--
|
|
CFC620-2S0040
|
5.7
|
15
|
3.7
|
--
|
--
|
--
|
|
CFC620-2T0015
|
2.9
|
7.5
|
1.5
|
--
|
--
|
--
|
|
CFC620-2T0022
|
3.8
|
10
|
2.2
|
--
|
--
|
--
|
|
CFC620-2T0040
|
5.7
|
15
|
3.7
|
--
|
--
|
--
|
|
CFC620-2T0055
|
9.5
|
25
|
5.5
|
--
|
--
|
--
|
|
CFC620-2T0075
|
12.6
|
33
|
7.5
|
--
|
--
|
--
|
|
CFC620-2T0110
|
17.5
|
46
|
11
|
--
|
--
|
--
|
|
CFC620-2T0150
|
22.9
|
60
|
15
|
--
|
--
|
--
|
|
CFC620-2T0185
|
28.6
|
75
|
18.5
|
--
|
--
|
--
|
|
CFC620-2T0220
|
32.4
|
85
|
22
|
--
|
--
|
--
|
|
CFC620-2T0300
|
41.9
|
110
|
30
|
--
|
--
|
--
|
|
CFC620-2T0370
|
51.5
|
135
|
37
|
--
|
--
|
--
|
|
CFC620-2T0450
|
64.8
|
170
|
45
|
--
|
--
|
--
|
|
CFC620-2T0550
|
78.1
|
205
|
55
|
--
|
--
|
--
|
|
CFC620-2T0750
|
101
|
265
|
75
|
--
|
--
|
--
|
|
CFC620-2T0900
|
122
|
320
|
90
|
--
|
--
|
--
|
|
CFC620-4T0015
|
2.4
|
3.7
|
1.5
|
3.6
|
5.5
|
2.2
|
|
CFC620-4T0022
|
3.6
|
5.5
|
2.2
|
5.6
|
8.5
|
3.7
|
|
CFC620-4T0040
|
5.6
|
8.5
|
3.7
|
8.6
|
13
|
5.5
|
|
CFC620-4T0055
|
8.6
|
13
|
5.5
|
11
|
17
|
7.5
|
|
CFC620-4T0075
|
11
|
17
|
7.5
|
16.5
|
25
|
11
|
|
CFC620-4T0110
|
16.5
|
25
|
11
|
21.7
|
33
|
15
|
|
CFC620-4T0150
|
21.7
|
33
|
15
|
25.7
|
39
|
18.5
|
|
CFC620-4T0185
|
25.7
|
39
|
18.5
|
29.6
|
45
|
22
|
|
CFC620-4T0220
|
29.6
|
45
|
22
|
39.5
|
60
|
30
|
|
CFC620-4T0300
|
39.5
|
60
|
30
|
49.4
|
75
|
37
|
|
CFC620-4T0370
|
49.4
|
75
|
37
|
60
|
91
|
45
|
|
CFC620-4T0450
|
60
|
91
|
45
|
73.7
|
112
|
55
|
|
CFC620-4T0550
|
73.7
|
112
|
55
|
98.7
|
150
|
75
|
|
CFC620-4T0750
|
98.7
|
150
|
75
|
116
|
176
|
90
|
|
CFC620-4T0900
|
116
|
176
|
90
|
138
|
210
|
110
|
|
CFC620-4T1100
|
138
|
210
|
110
|
171
|
260
|
132
|
|
CFC620-4T1320
|
171
|
260
|
132
|
204
|
310
|
160
|
|
CFC620-4T1600
|
204
|
310
|
160
|
237
|
360
|
185
|
|
CFC620-4T1850
|
237
|
360
|
185
|
253
|
385
|
200
|
|
CFC620-4T2000
|
253
|
385
|
200
|
276
|
420
|
220
|
|
CFC620-4T2200
|
276
|
420
|
220
|
313
|
475
|
250
|
|
CFC620-4T2500
|
313
|
475
|
250
|
352
|
535
|
280
|
|
CFC620-4T2800
|
352
|
535
|
280
|
395
|
600
|
315
|
|
CFC620-4T3150
|
395
|
600
|
315
|
424
|
645
|
355
|
|
CFC620-4T3550
|
428
|
650
|
355
|
480
|
730
|
400
|
|
CFC620-4T4000
|
480
|
730
|
400
|
513
|
800
|
450
|
